法蘭盤焊接專機

一．設備的操作流程

1、將工件一端在前工作臺卡盤上夾緊，再用尾座上的氣缸將另一端頂緊，并將兩個托架調整到適當?shù)母叨取�將焊槍運行至焊接位置，調整焊槍姿態及焊槍與焊縫間距離，設置焊接參數，啟動自動焊接按鈕，工件開始旋轉，焊槍自動落下，延時起弧焊接，完成工件的焊接 。

2、松開夾具，卸下工件，完成一件產品的焊接。

二．設備結構簡介

    本機主要由底座、主動箱、尾座、托架、焊槍行走系統，控制系統等組成。

1、底座

底座由焊接而成，具有足夠的剛性和強度，能充分滿足整機的承載及受力要求。設有地腳安裝孔,可將整機固定于基礎上。

  2、主動箱

主動箱由鋼板焊接而成，具有足夠的剛性和強度。內部裝有步進電機、.減速機、夾緊卡盤等。步進電機+減速機系統,運行平穩,出力大，響應速度快，速度調節范圍大，噪音低，位置精準。

    3、尾座

    為焊接結構件，安裝有頂緊桿、滑套、頂緊氣缸等組成，承受加載力，頂緊工件。

     4、托架

     對焊接工件起到支撐、定位作用，保證工件運行平穩。

5、焊槍行走系統

 固定于底座側面后方，支架側面上有直線導軌，焊接機頭在導軌上移動，其移動為手動。

      6、托輪

7、下槍機構氣缸直線導軌組成。

7.1自動控制系統，采用可編程控制器臺達（PLC）作為主控單元，輸出點帶中間繼電器保護。

7.2采用觸摸屏中文顯示作為參數調整對話界面。觸摸屏可設定焊接速度、延時。

7.3焊接速度無級調節，數值顯示，焊接圈數的預置

7.4單獨設立電氣控制柜和操作盒，防止對焊接電源的直流干擾。

7.5保護裝置：

設備發生異常狀況，設備自動停止，保持靜止?fàn)顟B(tài)，待恢復來電；

三、工件焊縫質量：

焊縫寬度均勻一致，焊接搭接量可調，焊縫美觀；

四、環境要求：

1、電源： AC380V   50HZ   功率  0.3KW；

2、氣源需求（需方提供）：  0.4～0.8Mpa；

3、相對濕度：＜80%；

五、主要技術參數

1、工件主管外徑  （mm） 200               用戶要求

2、工件長度  （mm）     2000              用戶要求

3、工件重量  （kg）     300               用戶要求

4、工件轉速  （rpm）    0.05-10.5

5、焊槍升降行程   150

6、 工件最大回旋  450

六、關鍵配置表

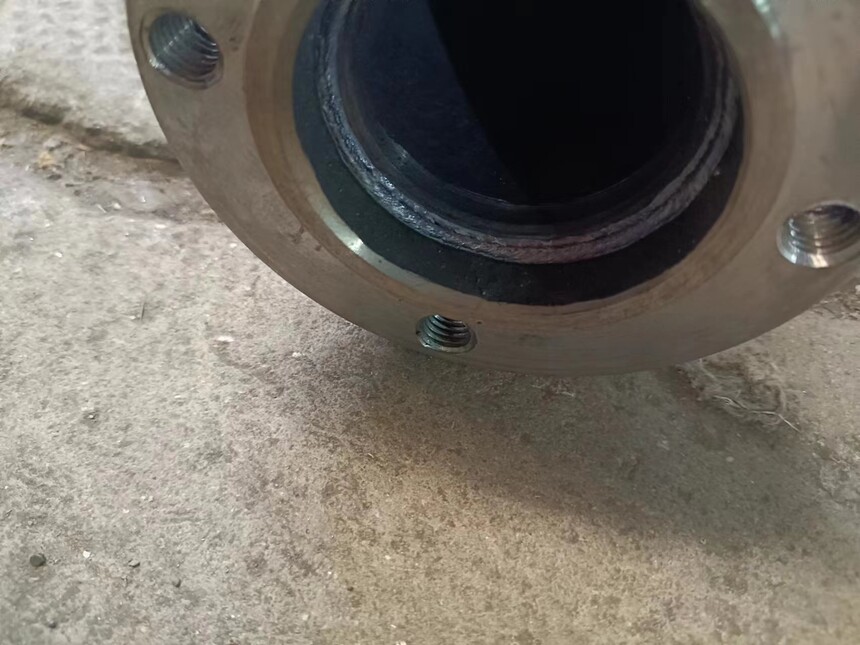

焊接效果圖
